Forma

Descripción general

El operador Shape permite a los usuarios generar formas de spline predefinidas directamente en el editor de gráficos RailClone. Esto elimina la necesidad de crear e importar splines manualmente desde 3ds Max y es especialmente adecuado para su uso con generadores anidados. Los tipos de formas disponibles incluyen línea, rectángulo y círculo, cada uno con parámetros configurables.

Uso

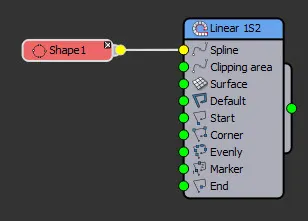

Nodo Forma de RailClone

  1. Agregue el operador Forma: arrastre el nodo Forma al editor de estilos RailClone.
  2. Selecciona un tipo de forma: elige entre Línea, Rectángulo o Círculo en el menú desplegable.
  3. Ajustar parámetros: modifique los ajustes específicos de la forma, como la longitud, el ancho, el radio y los pasos de la curva.
  4. Conectar al Grafo: utilice la forma como entrada para otras operaciones de RailClone.

Interfaz y parámetros

La interfaz de usuario del operador de formas de RailCloneOperador de formas

El panel Propiedades del operador Forma incluye las siguientes opciones:

Forma

Menú desplegable para seleccionar el tipo de forma:

Línea

  • Longitud: define la longitud total de la línea.
  • Dirección: establece el eje a lo largo del cual se dibuja la línea (X o Y).

Rectángulo

  • Longitud: especifica la dimensión horizontal del rectángulo.
  • Anchura: especifica la dimensión vertical del rectángulo.

Círculo

  • Radio: define el tamaño del círculo.
  • Pasos de curva: controla la suavidad de las formas curvas estableciendo el número de pasos de interpolación.

Consejos y mejores prácticas

  • Usa Curve Steps para ajustar la resolución de formas circulares o curvas para lograr una deformación más suave.
  • El operador Shape es ideal para su uso con generadores anidados, especialmente cuando se planea agregar un estilo a la biblioteca, lo que podría perder cualquier spline a la que se haga referencia en la escena.
