Conectar

Descripción general​

Modos booleanos

El operador Connect genera segmentos rectos entre dos splines, utilizando los vértices o marcadores de la primera spline para determinar el número y la posición de las conexiones. Esto es útil para los marcos procedimentales, los diseños estructurales y la creación de redes de elementos conectados.

Uso​

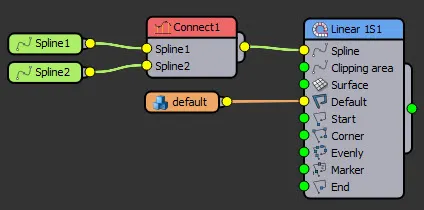

Nodo Forma de RailClone

  1. Agregue el operador de conexión: arrastre el nodo de conexión al editor de estilos de RailClone.
  2. Conecte dos splines: conecte dos splines como entradas (Spline A y Spline B). Los vértices de las esquinas de la spline A determinarán el número y la posición de las conexiones.
  3. Elija un modo de proyección: seleccione cómo se generan las conexiones:
    • Perpendicular: dibuja conexiones en ángulo recto desde la Spline A hasta la Spline B.
    • Vertical: crea conexiones verticales entre las dos splines.
    • Posición: coincide con los puntos de conexión en función de la posición proporcional.
  4. Habilite funciones adicionales: use filtrar por ID de material, agregar inicio/final o alinear segmentos con Spline para un control más preciso.

Interfaz y parámetros​

La interfaz de usuario del operador de Connexion de RailCloneOperador de conexión

Proyección​

Determina cómo se crean las líneas entre las splines:

  • Perpendicular: conecta puntos en ángulo recto con el Spline A.
  • Vertical: crea conexiones estrictamente verticales entre splines.
  • Posición: coincide con las posiciones equivalentes a lo largo de ambas ranuras para las conexiones.

Filtrado por ID​

  • Restringe las conexiones a vértices con un identificador de material específico.

Agregar inicio / Agregar final​

  • Inserta conexiones adicionales al principio o al final del spline.

Alinee los segmentos con Spline​

  • Garantiza que los segmentos conectados sigan la orientación del spline.

Consejos y mejores prácticas​

  • El operador Connect coloca sus marcadores en función de los vértices de la Spline A. La forma en que se conectan a la Spline B viene determinada por el modo de proyección.
  • Combínelo con los Dividir uniformemente o Dividir marcadores para controlar el número y la ubicación de las conexiones.
  • Utilice la proyección vertical para crear estructuras procedimentales basadas en la elevación.
  • El filtrado por ID ayuda a aislar secciones específicas de la spline para las conexiones específicas.
  • Al conectar splines curvas, habilita Alinear segmentos con spline para una integración más fluida.
