Ajustar
Descripción general
El operador Ajustar proyecta una spline en una superficie y alinea su forma para seguir el terreno o la geometría subyacentes. Esto resulta útil para adaptar trazados, carreteras u otros elementos basados en spline a terrenos irregulares sin ajustar manualmente los vértices.
Uso

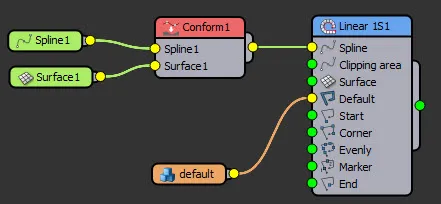

- Agregue el operador Ajustar: arrastre el nodo Ajustar al editor de estilos RailClone.
- Conectar una spline: conecte una spline a la entrada Spline.
- Conectar una superficie: conecta una superficie de malla a la entrada Surface.
- Proyección automática: la spline se proyecta automáticamente sobre la superficie sin parámetros adicionales.
Interfaz y parámetros
El nodo Ajustar no tiene parámetros ajustables, su comportamiento está determinado por las entradas spline y surface..
Consejos y mejores prácticas
- Usa Ajuste para ajustar automáticamente las splines según los terrenos, garantizando una colocación precisa sin necesidad de ediciones manuales.
- Si se producen resultados inesperados, compruebe que la geometría de la superficie esté limpia y tenga suficientes detalles para una proyección precisa..
- Combine Ajustar con Divide de manera uniforme para crear resultados más suaves, ya que los vértices adicionales mejoran la precisión de la proyección.
- Funciona de manera similar al uso de una entrada de Surface en un generador, pero permite realizar más modificaciones en la cadena de procesamiento de spline.
