Componer

Componer​

Descripción general​

El nodo de composición le permite construir un nuevo objeto de geometría combinando varios segmentos. Cuando se adjuntan, se organizarán a lo largo del camino uno tras otro (similar al nodo de secuencia, arriba). Sin embargo, cuando se usan junto con las configuraciones de relleno y transformación de un segmento, los segmentos se pueden mover, rotar y escalar en cualquier eje para crear un objeto compuesto complejo.

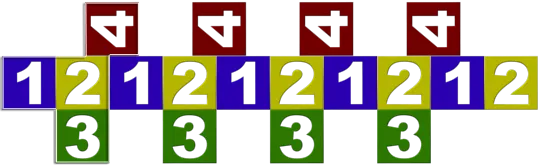

4 segmentos combinados mediante un nodo de composición (marcado con un contorno blanco).

Uso​

1. Adjunte segmentos a las ranuras de entrada de un nodo de composición
2. Ajuste el orden usando las herramientas de flecha hacia arriba y hacia abajo que aparecen cuando selecciona el nombre del segmento en Compose Nose
3. Ajuste la ubicación de cada segmento usando su configuración de relleno y transformación.

Modo​

• Secuencia

utiliza el comportamiento predeterminado: los segmentos se colocan uno tras otro en orden.

• Agrupados

utiliza el cuadro delimitador que abarca la geometría agrupada para determinar la ubicación de los segmentos adyacentes. La posición de un segmento dentro del grupo se determina alineando sus pivotes. Como tal, todos los segmentos se fuerzan al modo Alineación> Pivote. Sin embargo, puede modificar el comportamiento de un grupo agregando un nodo Transformar después del operador Redactar.

Consejos para mover segmentos​

• Para mover un objeto hacia la izquierda, ajuste el relleno derecho del segmento anterior
• Para mover un objeto hacia arriba o hacia abajo, ajuste el valor Transformar>Fijo>Traducción>Z del segmento
• Para controlar el espacio entre el objeto Componer y el siguiente elemento de geometría, ajuste el relleno derecho del nodo Segmento final utilizado en las entradas del nodo Componer.
• Para rotar un segmento use los valores Segmento>Transformar>Rotación.
