Catenaria

Descripción general

Modos booleanos

El operador de catenaria genera curvas suaves y colgantes que simulan la forma natural de los cables, cadenas o estructuras flexibles suspendidas entre puntos fijos. Esto permite la creación mediante procedimientos de splines inclinadas con una profundidad y una aleatoriedad ajustables, lo que la hace ideal para modelar elementos suspendidos, como líneas eléctricas, cuerdas, faros o vallas encadenadas.

Uso

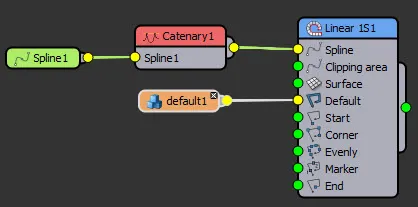

Nodo Forma de RailClone

  1. Agregue el operador de catenaria: arrastre el nodo de catenaria al editor de estilos de RailClone.
  2. Conectar una spline: Adjunte una spline con dos o más vértices de esquina como puntos de anclaje.
  3. Ajuste los parámetros de caída: elija entre valores de caída absolutos y relativos para controlar la profundidad de la curva.
  4. Modifique la aleatoriedad: introduzca variaciones para crear curvas catenarias de aspecto más natural.
  5. Usa modificadores adicionales: combínalos con otros operadores de spline para una mayor personalización.

Interfaz y parámetros

La interfaz de usuario del operador de catenaria de RailCloneOperador de catenaria

Caída absoluta

  • Establece la distancia vertical en la que la curva cae por debajo de sus puntos finales en unidades absolutas (p. ej., centímetros).

Caída relativa

  • Define la caída como un porcentaje de la longitud del segmento, lo que hace que el efecto sea escalable.

Aleatoriedad

  • Añade variación para romper la uniformidad y hacer que la curva parezca más orgánica.

Consejos y mejores prácticas

  • Utilice Absolute Drop para un control preciso cuando trabaje con suspensiones de altura fija (por ejemplo, cables de alimentación entre postes).
  • La caída relativa es ideal para diseños flexibles en los que las longitudes de los segmentos pueden variar, pero se requiere una flexión proporcional.
  • Agregar aleatoriedad puede hacer que los resultados parezcan más naturales, especialmente para elementos orgánicos como enredaderas colgantes o alambres sueltos..
  • Combínelo con Dividir uniformemente o Dividir marcadores para controlar el número de puntos que influyen en la forma de la catenaria.
