Descripción general del editor de estilos

Descripción general​

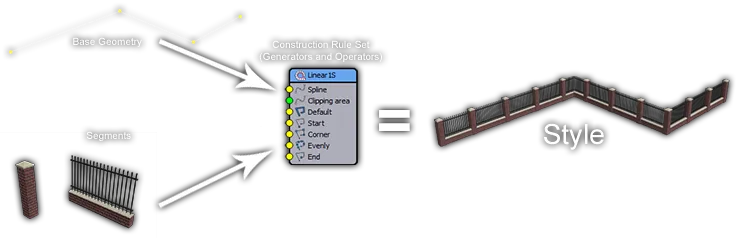

RailClone está diseñado para ayudar a los artistas a crear sofisticados modelos paramétricos reutilizables utilizando un editor basado en nodos fácil de entender. RailClone combina, deforma y distribuye mallas conocidas como Segmentos a lo largo de uno o más Referencia básica splines según reglas de construcción definidas usando Generadores y Operadores . La interacción de estas tres partes se llama Estilo y se crea usando el Editor de estilos .

La interfaz del editor de estilos

La ventana del Editor de estilos está dividida en 5 secciones:

1. La barra de menú​

Se puede acceder más fácilmente a la mayoría de las funciones que se encuentran en la barra de menús desde la barra de herramientas o desde el menú contextual, pero algunas características, como la capacidad de guardar y restaurar vistas de escenas y las Preferencias del Editor de estilos, solo se encuentran aquí.

2. La barra de herramientas​

La barra de herramientas proporciona botones para funciones utilizadas habitualmente. Haga flotar la barra de herramientas haciendo clic y arrastrando en el área sombreada hacia la izquierda.

3. El editor de propiedades​

El Editor de propiedades le permite ver y modificar los parámetros del nodo seleccionado. Los efectos se actualizarán en tiempo real en la ventana gráfica de 3DS Max.

4. El panel de elementos​

El Panel de elementos enumera los tipos de nodos disponibles para usar al diseñar un nuevo estilo. Para agregar un nuevo elemento, simplemente arrástrelo desde la lista de elementos a la Vista de construcción.

5. La vista de construcción​

La Vista de construcción se utiliza para crear conjuntos de reglas de estilo conectando generadores, objetos, operadores y parámetros. Una vez que se crea un nodo en la vista de construcción, se puede acceder a sus variables en el Editor de propiedades

Nodos​

Los estilos se crean conectando diferentes nodos. Para funcionar, un estilo debe contener al menos un generador, un segmento y un objeto base, pero hay muchos más tipos disponibles. Aunque muchos nodos tienen parámetros sofisticados, la interfaz en la Vista de construcción es simple y consistente.

Los componentes que se pueden encontrar en un nodo son los siguientes:

1. Icono que indica el tipo de nodo.

2. tomas de entrada.

3. nombre del nodo. Esto se puede cambiar en el editor de propiedades.

4. colapsar o expandir los enchufes.

5. tomas de salida.

6. cambiar orden arriba/abajo. Algunos nodos permiten múltiples entradas; si ese es el caso, estas flechas cambian el orden en el que se procesan las entradas.

Colores de alambre​

Para facilitar la lectura de los gráficos, los cables están coloreados según el tipo de datos, de la siguiente manera:

Verde: splines o superficies

Naranja: geometría, incluidos segmentos, y todos los operadores excepto aritmética

Amarillo: numérico, incluidos parámetros y atributos.

Procedimientos​

Para agregar un nuevo nodo a la vista Construcción​

Agregar un nuevo nodo

• Identifique el tipo de nodo en el Elementos lista en el lado derecho del editor de estilos, selecciónela y arrástrela a la Vista de construcción .

Agregar un nodo de cable existente

• Se pueden agregar nodos a un cable existente simplemente arrastrando un nuevo operador de la lista y soltando el mouse una vez que el cable esté resaltado. Alternativamente, puede agregar un nodo a un cable haciendo clic derecho y seleccionando

Inserción en alambre

Para cambiar el nombre de un nodo​

• Seleccione el nodo en el Vista de construcción . En el Editor de propiedades Escriba un nuevo valor en el campo de nombre.

Para conectar nodos​

Conectando nodos

Cualquiera

• Haga clic en el conector de entrada de un nodo, arrastre el mouse (verá un cable siguiendo el puntero del mouse) y suéltelo sobre el nodo de salida de otro

O

• Haga clic en el socket de salida de un nodo, arrastre el mouse y suéltelo sobre el nodo de entrada de otro.

Para conectar múltiples nodos​

Se pueden adjuntar varios nodos a los operadores Redactar, Secuenciar, Aleatorio y Selector. Para hacer esto:

1. Seleccione los nodos que desea adjuntar.
2. Arrastre cualquiera de las salidas del nodo a la entrada del operador.

Para desconectar nodos​

• Haga clic en la ranura de salida de un nodo y arrástrelo a un área vacía del Vista de construcción . Todos los nodos conectados a la ranura serán liberados.

Para contraer y expandir nodos​

Nodos colapsados y expandidos

Cualquiera

• Para contraer un nodo, haga clic en la pequeña flecha que apunta hacia arriba a la derecha de la barra de título
• Una vez que un nodo está colapsado, para expandirlo nuevamente, haga clic en la pequeña flecha hacia abajo a la derecha de la barra de título

O

• Utilice el método abreviado de teclado CTRL+X para expandir y CTRL+L para contraer

O

• Haga clic en Expandir () o Contraer () botones de nodo de la barra de herramientas.

Para seleccionar automáticamente los hijos de un nodo​

Cualquiera

• Sujetar Alt+clic en cualquier nodo para seleccionar automáticamente sus hijos.



O

• Seleccione un nodo y haga clic derecho y luego seleccione Seleccionar niños

Cambio de nombre automático​

Todos los nodos agregados al gráfico ahora reciben un nombre único. Esto no sólo ayuda a discriminar entre nodos, sino que también es útil cuando se utilizan expresiones con generadores anidados, ya que le permite hacer referencia a las propiedades de un generador específico en una cadena.

Seleccionar nodo no utilizado​

Limpia tus gráficos usando la opción Seleccionar no utilizado.

1. Ve a la Editar menú en el Editor de estilos . Hacer clic Seleccionar no utilizado , se seleccionarán todos los nodos que eventualmente no terminen en un generador.

Para intercambiar las conexiones de dos nodos​

• Arrastre la salida de un nodo 1 a la salida del nodo 2. Sus conexiones se intercambiarán.

Para exportar los parámetros de un nodo​

Exponiendo espacios de propiedad

Cualquier parámetro numérico puede exponerse como una ranura de entrada y conectarse a Nodos de parámetros .

1. Haga clic derecho en el nodo, seleccione nodo>Exportar> y elija el parámetro a exponer.
2. La propiedad expuesta se agregará al final de la lista de ranuras de entrada.

Para borrar todos los parámetros exportados​

• Haga clic derecho en el nodo y seleccione Parámetros de exportación > Borrar todo.

Para exportar los atributos de un nodo​

El tamaño de un segmento se puede exportar desde cualquier nodo. Para hacer esto:

1. Haga clic derecho en un nodo, seleccione Atributo de exportación y elija el parámetro a exportar.
2. Los atributos expuestos se agregarán al final de la lista de ranuras de salida.

Para borrar todos los atributos exportados​

• Haga clic derecho en el nodo y seleccione Exportar atributos> Borrar todo .

Para eliminar un nodo y reparar cables​

• Seleccione el nodo y presione la tecla eliminar. El cable se reparará automáticamente para mantener la conexión con el siguiente nodo de la cadena.

Para cambiar el orden de las ranuras de entrada​

Cambiar el orden de entrada

1. Haga clic en el nombre de la ranura de entrada que desea mover
2. Haga clic en las flechas hacia arriba o hacia abajo a la derecha del nombre de la ranura para cambiar el orden

Esto es posible en el Secuencia . Aleatorizar . Secuencia y Aritmética solo nodos

Para ajustar nodos a la cuadrícula

1. Ir a Opciones > Configuración de cuadrícula .
2. Permitir Ver cuadrícula para ver la cuadrícula en el editor de estilos.
3. Permitir Encajar a la cuadricula para forzar que los nodos se ajusten a la cuadrícula.
4. Cambie el tamaño de la cuadrícula usando el Espaciado gota.

Para copiar nodos​

Cualquiera

1. Haga clic en Copiar desde la barra de herramientas o haga clic derecho en la selección y seleccione Copiar .
2. Pegue el nodo haciendo clic Pegar en la barra de herramientas o haga clic derecho en cualquier parte del Vista de construcción y seleccione Pegar .

O

1. Seleccione los nodos que desea copiar
2. Mantenga presionada la tecla Mayús mientras hace clic para arrastrar los nodos seleccionados.

Para Deshacer y Rehacer la acción anterior​

• Hacer clic Deshacer desde la barra de herramientas o haga clic derecho y seleccione Deshacer .
• Hacer clic Rehacer desde la barra de herramientas o haga clic derecho y seleccione Rehacer .

Para actualizar un segmento desde la geometría de origen​

Haz una de las siguientes.

• Hacer clic Recargar segmentos desde la barra de herramientas.
• Ir a Menú>Segmentos>Recargar .

Para extraer un segmento de RailClone​

1. Seleccione el nodo del segmento que desea extraer.
2. Haga clic en el Extraer segmento a un nuevo objeto de la barra de herramientas o vaya a Segmentos>Extraer desde el menú.
3. El segmento se creará en la escena en sus coordenadas originales.

O

• Para extraer todos los segmentos, vaya a Segmentos > Extraer todo.



Para deshabilitar nodos​

Cualquiera

• Active y desactive haciendo clic en la pequeña cruz negra en la esquina superior derecha de cualquier nodo.

O

• Encienda y apague el nodo seleccionado usando el botón Habilitar ( ) o botón Desactivar () de la barra de herramientas.

Para agregar una descripción a un estilo​

1. En el menú desplegable Estilo en la parte superior del editor de estilos, haga clic en arriba, abra la ventana Descripción de estilo.

2. Ingrese una descripción, normalmente contendrá información para nuevos usuarios sobre cómo usar el estilo. También puede ver una lista de todos los objetos base y parámetros utilizados.



3. Hacer clic OK.

$.railclone.setStyleDesc("my style")

for obj in selection do (obj.railclone.setStyleDesc("my style") )

$.railclone.getStyleDesc()

Para ver la descripción de un estilo​

1. En el panel de modificación, abra el Rollout Estilo y haga clic
2. Se abre un cuadro de diálogo que contiene la descripción del estilo, incluidos los objetos base y los parámetros utilizados.

Para proteger con contraseña un estilo​

1. Abra el editor de estilo.
2. Ir a Estilo > Proteger con contraseña . Entrar a contraseña . Asegúrese de recordarlo, no se puede restablecer una vez que se ha configurado.
3. Hacer clic OK . La próxima vez que se abra el editor de estilos, le solicitará una contraseña.

Para agregar geometría o splines seleccionadas en la escena al gráfico

1. Con los objetos seleccionados, haga clic derecho en cualquier lugar de la vista del Editor de gráficos.
2. Seleccionar Importar selección de escena . Se creará un nuevo segmento o nodo spline para cada objeto seleccionado.

Para ocultar cables excepto aquellos conectados al nodo seleccionado

Cualquiera

• Ve a la Vista menú y seleccione Ocultar cables.

O

• Usa el atajo de teclado CTRL+W para activar y desactivar el modo.

Preferencias del editor de estilos​

Este menú le permite controlar el comportamiento predeterminado del editor de estilos, para abrirlo vaya a Opciones>Preferencias .

Mostrar cuadros de diálogo de advertencia le permite activar o desactivar los cuadros de diálogo de advertencia que muestra RailClone cuando excede sus recuentos de segmentos y polígonos

Cambiar el nombre del segmento al asignar el objeto luego se habilita, los segmentos cambian de nombre automáticamente para que coincidan con el nombre de la fuente. Si está deshabilitado, se conserva el nombre existente del segmento.

Cambiar el nombre del segmento al recargar luego habilitado. Al hacer clic en el botón Recargar segmento también se cambiará el nombre de los nodos. Cuando está deshabilitado, se conservan los nombres existentes.

Cambiar fuente predeterminada habilite esta opción para cambiar la fuente utilizada en el editor de estilo. Para seleccionar una nueva fuente, haga clic en el botón de selección de fuente indicado por los puntos suspensivos a continuación.

Alambres > Curvatura Le permite cambiar la "curvatura" de los cables, 0 hace que los cables sean lineales.

Alambres > Alambre Delgado habilite esta opción para hacer los cables más delgados.

Limitar el zoom a Le permite evitar el zoom en el lienzo del gráfico por encima de un umbral establecido.

Cambie el nombre de los segmentos cuando se vuelvan a cargar. luego, el nombre de un segmento se sobrescribirá con el nombre de la malla cuando se utilice la función de recarga. Si está desactivado, el nombre de un segmento se conserva cuando se usa la recarga, lo que resulta útil si ha cambiado el nombre de sus nodos manualmente.

Limite el zoom a. Le permite establecer el nivel máximo de zoom posible al navegar por la vista de construcción.

Referencia de la barra de herramientas​

Seleccionar el objeto RailClone activo.

Deshacer el paso anterior.

Rehacer la operación de deshacer anterior.

Copiar el nodo o nodos seleccionados al portapapeles.

Pegar .el contenido del portapapeles a la Vista de construcción.

Borrar los nodos seleccionados.

Ventana/Cruce cambia los modos de selección. En el modo Ventana, solo se seleccionan los nodos que están completamente dentro del rectángulo de selección; en el modo Cruce, se seleccionan los objetos parcialmente dentro del rectángulo de selección.

Las siguientes opciones se utilizan cuando hay un nodo Segmento seleccionado:

Expandir el nodo seleccionado (CTRL+X).

Colapsar el nodo seleccionado (CTRL+L).

Permitir el nodo seleccionado (CTRL+E).

Desactivar El nodo seleccionado CTRL+D).

Actualizar todos los segmentos de los objetos de origen. Funciona como aplicar el botón reemplazar para cada segmento con su objeto. Si el objeto fuente fue eliminado de la escena, esto no tiene ningún efecto.

Crea un nuevo objeto en la escena extraer la geometría del segmento seleccionado . Utilice esta opción si ha eliminado el objeto de origen de un segmento y desea restaurarlo. El objeto se crea en sus coordenadas originales. RailClone lo utiliza como nuevo objeto fuente, descartando referencias al anterior.

Tipos de nodo​

RailClone incluye varias clases de nodos:

Generadores​

Son los responsables de generar la geometría, según un listado de Segmentos, Objetos Base y reglas de construcción. Un objeto RailClone único puede utilizar múltiples generadores, lo que permite la creación de objetos paramétricos complejos.

Cada tipo de generador está especializado en una tarea, por ejemplo, objetos lineales o de matriz. Haz clic para ver la descripción de cada uno de ellos:

• Lineal 1S
• Matriz A2S

Objetos​

Esta categoría incluye elementos que hacen referencia a otros objetos en la escena Max. Hay dos categorías: Segmentos y Objetos básicos .

Segmento​

Los segmentos son las piezas de malla básicas utilizadas por RailClone para generar el objeto. Ver Segmentos referencia para más información.

Spline de objeto base​

Un objeto base es cualquier objeto externo utilizado como referencia para distribuir los segmentos, pero que no forma parte de la geometría de RailClone. Por ejemplo, para definir el camino de una valla, utilizamos un Spline.

A diferencia de otros nodos, las propiedades de un objeto base no se definen en el Editor de estilos, sino en el Objetos base de ruta Rollout. Para cada objeto base en el editor de estilos, hay un elemento correspondiente en esta lista.

Actualmente, los Splines son el único tipo de objeto base incluido en RailClone, pero se agregarán otros elementos en el futuro.

Parámetros​

Los parámetros se pueden conectar a propiedades expuestas en otros nodos. Hay dos tipos:

• Constante es un valor único que sólo se puede editar desde el Editor de estilos.
• Numérico es ajustable tanto desde el Editor de estilos como desde la Rollout de parámetros en el complemento Max.

Ver el parámetro referencia para más información y trámites.

Operadores​

Los operadores se utilizan para modificar el comportamiento y las propiedades de los segmentos. Ver Operadores referencia para más detalles.

Otros​

Incluye otros tipos de nodos que no encajan en las categorías anteriores:

Nota​

Úselo para agregar una nota de texto genérica o un grupo del editor de estilo. El texto se puede editar en el panel Propiedades y el cuadro de notas se puede colorear y cambiar de tamaño haciendo clic y arrastrando el límite.Activar Mover contenidos para garantizar que los nodos encerrados por la caja se muevan juntos,
