Rollout de áreas

Descripción general​

El Rollout de áreas se utiliza para definir los límites dentro de los cuales los elementos del Geometría La lista está dispersa. Hay 5 tipos de áreas que se pueden usar en combinación en un solo Objeto Forest:

  • Estrías.
  • Objetos
  • Forests
  • Pintar.
  • Superficies.

Dependiendo del tipo, un área se puede configurar para Incluir o Excluir elementos dispersos. Incluir es un modo aditivo que crea elementos dentro de la región, Excluir es sustractivo y elimina elementos de la región. La siguiente tabla ilustra los modos disponibles para cada tipo de área.

Tipo AreaIncluirExcluir
Spline
Objeto
Forest
Pintar
Superficie

Superficies le permite dispersar elementos en superficies irregulares, es posible activar y desactivar la superficie desde el Rollout de áreas, pero agregar nuevas áreas de superficie y editar los parámetros se maneja de una manera Rollout de superficies .

Procedimientos​

Para crear un nuevo Objeto Forest basado en una spline​

  1. Abre el Crear Panel y seleccione iTooSoftware de la lista de subcategorías de objetos.

  2. Hacer clic y luego haga clic en cualquier spline en la ventana gráfica.

  3. Abre el Panel Modificar y realice los ajustes necesarios a la configuración del spline desde el Rollout Área.

Para crear un nuevo Objeto Forest basado en una superficie​

  1. Abre el Crear Seleccionar panel iTooSoftware de la lista de subcategorías de objetos.
  2. Hacer clic y luego haga clic en una superficie en la ventana gráfica.
  3. Abre el Modificar Panel y realice los ajustes necesarios en la configuración desde Superficie rollout.

Para agregar una nueva área de spline cerrada​

  1. Abre el Rollout Áreas.
  2. Hacer clic que se encuentra debajo de la Lista de áreas.
  3. Elija una spline cerrada de la escena.

Para agregar una nueva área spline abierta​

  1. Abre el Rollout Áreas.
  2. Hacer clic que se encuentra debajo de la Lista de áreas.
  3. Elige una spline abierta de la escena.
  4. Ajustar el Espesor valor para definir el ancho para dispersar objetos a ambos lados de la spline.

Para agregar una nueva área de pintura​

info

Para utilizar un área de pintura también debes tener un Superficie área configurada en modo XY, pero esto debe desactivarse en la lista de Áreas para restringir la dispersión solo a las regiones pintadas.

  1. Abre el Rollout Áreas.

  2. Hacer clic que se encuentra debajo de la Lista de áreas.

  3. Hacer clic para abrir la configuración del pintor.

  4. Selecciona el mín. y máx. tamaño del pincel, si estás usando una tableta activa Habilitar sensibilidad a la presión utilizar la presión del lápiz para controlar el tamaño del pincel.

  5. Hacer clic y pintar en la superficie en la ventana gráfica.

  6. Hacer clic

y pinte la superficie en la ventana gráfica para borrar las áreas de pintura.

Para convertir un área de pintura en splines​

  1. Hacer clic .
  2. Modifique la spline utilizando las herramientas de modelado de splines estándar de 3DS Max. 3. Si es necesario, haga clic para restaurar la spline en un área de pintura (esto se puede hacer con cualquier objeto spline).

Para excluir elementos dispersados usando splines​

info

Para funcionar correctamente, las áreas de exclusión deben estar encima de un área de inclusión en la Lista de áreas. Para cambiar el orden de las áreas utilice .

  1. Abre el Rollout Áreas.
  2. Hacer clic que se encuentra debajo de la Lista de áreas.
  3. Elija un spline de la escena, si es un spline abierto ingrese un Espesor valor.
  4. Hacer clic Excluir .

Para excluir elementos dispersos usando un objeto​

  1. Abre el Rollout Áreas.

  2. Hacer clic que se encuentra debajo de la Lista de áreas.

  3. Elija cualquier objeto geométrico de la escena. Cuando el objeto se superponga a un área incluida, los elementos dispersos se eliminarán.

  4. Para mejorar la precisión en escenas grandes, aumente el Resolución valor (el valor predeterminado es 512 px).

  5. Para aumentar o disminuir la distancia entre los elementos dispersos y el objeto, ajuste el Escala valor.

info

También puedes usar grupos, pero esto se recomienda sólo cuando los objetos están muy juntos. Si necesita utilizar varios objetos que están a una gran distancia entre sí, asigne cada uno como un área separada.

Para excluir elementos dispersos usando otro Objeto Forest​

  1. Abre el Rollout Áreas.
  2. Hacer clic que se encuentra debajo de la Lista de áreas.
  3. Seleccione un Objeto Forest de la escena.
  4. Ajustar el Escala valor si es necesario para cambiar el tamaño de exclusión alrededor de cada árbol.
  5. Cambiar Caída > Excluir valores para Densidad y escala (ver más abajo).

Para crear una región separada alrededor de la base de cada árbol.

  1. Clona el Objeto Forest utilizado en los últimos pasos
  2. Seleccione el área de Forest de la lista y haga clic en Invertir curva. Ajustar la caída, Agregar geometría artículos y Modo de imagen según sea necesario.

Para agregar caída de escala y densidad a lo largo de un límite​

Usando controles de caída es posible afectar la densidad y escala de los objetos cerca del límite de un área.

  1. Hacer clic Caída > Densidad y Caída > Escala .
  2. Ingresar Incluir rango valores para definir la distancia afectada medida desde el límite de un área incluida.
  3. Ingresar Excluir rango valores para definir la distancia afectada medida desde el límite de un área excluida.
  4. La configuración de caída predeterminada es lineal; para cambiar la curva de caída, haga clic .
  5. Los gráficos de caída tienen el rango en el eje X (de 100 % a 0 %) y el porcentaje de escala o densidad en el eje Y (de 0 % a 100 %).

Para agregar elementos dispersos alrededor del perímetro de un objeto excluido​

  1. Agregue un área de inclusión de Spline, Pintura o Superficie.
  2. Añadir un Excluir área encima del área de inclusión en la lista de Áreas.
  3. Encender Caída > Densidad y/o Caída > Escala y entrar un Excluir rango valor.
  4. Hacer clic Invertir curva . Esto revertirá el efecto de la curva de caída que genera elementos solo alrededor del perímetro del objeto excluido.

Para anular la geometría utilizada en un área individual​

  1. Seleccione el Área a parametrizar desde el menú Lista de áreas .
  2. Hacer clic Plantas > Seleccionar modelos .
  3. Hacer clic y marque los modelos a utilizar desde el Seleccionar modelos menú. Hacer clic OK.

Para limitar la dispersión utilizando ID de materiales​

  1. Para que esta función funcione, se debe asignar una superficie en el Superficie rollout y Forest deben estar configurados en Modo X/Y .
  2. En el Mat. ID En el cuadro de lista, ingrese los números de identificación del material de las caras que desea usar para dispersar objetos
  3. Para agregar múltiples ID, simplemente agregue una lista, asegurándose de que haya un espacio entre cada valor.

Para anular el mapa de distribución utilizado en un área individual​

  1. Ajuste la escala del mapa de distribución ajustando Anular dist. Mapa > Escala .
  2. Ajuste la densidad del mapa de distribución ajustando Anular dist. Mapa > Umbral .
  3. Aplique un nuevo mapa de distribución al área seleccionada arrastrando un mapa al Ranura del mapa de distribución .

Para evitar que los elementos dispersos se "filtren" fuera del perímetro del área​

  • Para usuarios de V-Ray, configure Verificación de límites nodo a Borde .

precaución

Tenga en cuenta que el modo Edge no es compatible con los servidores proxy de V-Ray. Si desea reducir el tamaño de los archivos y utilizar el modo Edge, se recomienda utilizar objetos XRef en su lugar.

  • Para Arnold y Corona

  1. usuarios, establecer Verificación de límites modo a Borde .

  2. Agrega un Forest Edge al mapa de Opacidad o Separar ranura del mapa de todos los materiales del objeto. Puede automatizar este proceso para objetos con una gran cantidad de materiales utilizando el Optimizador de materiales herramienta.

  • Para todos los demás renderizadores, establezca Verificación de límites nodo a Tamaño . Para crear áreas grandes con límites bien definidos, consulte la Bordes de hierba tutorial.

Interfaz​

Rollout de áreas

Lista de áreas​

La lista de áreas detalla todos los elementos que se utilizan para definir la región de dispersión. El orden es importante, las áreas se procesan desde la parte inferior de la lista hacia arriba, un área de exclusión solo afectará las áreas que están debajo de ella en la lista de geometría.

precaución
  • En Forest Pack 7 y versiones anteriores, las áreas no están disponibles cuando se trabaja en Edición personalizada modo o usando Superficies UV. En Forest Pack 8, áreas poder Se puede utilizar con superficies UV, pero no con el modo de edición personalizada..
  • Es importante no superponer varias áreas de inclusión. Las áreas superpuestas duplican la geometría y el problema no siempre es obvio en las ventanas gráficas, pero es posible que obtengas resultados extraños en el renderizado debido a las caras coplanares.
IconoNombreDescripción
Agregar área splineAgrega un área de inclusión/exclusión definida por un objeto spline.
Agregar área de objetoAgrega un área de exclusión definida por un objeto de geometría.
Agregar área de ForestAgrega un área de exclusión definida por un objeto Forest Pack.
Agregar área de pinturaAgrega un área de inclusión/exclusión pintando una spline con el mouse o la tableta
Agregar áreas vinculadasAgrega un área referenciada en otro objeto de Forest Pack
Eliminar área seleccionadaElimina el área seleccionada.
AscenderMueva el área seleccionada hacia arriba.
Mover hacia abajoMover el área seleccionada hacia abajo

Al seleccionar un área de la lista, se cambiarán las opciones disponibles en el grupo Propiedades. Algunas propiedades son comunes a todo tipo de zonas, mientras que otras son únicas:

Propiedades del área spline

Propiedades del área spline​

En​

Cuando está activo enciende el área actual. Si no se selecciona, el área se ignorará al calcular las regiones de dispersión.

Nombre​

El nombre de la zona. El comportamiento predeterminado es heredar el nombre del objeto de origen, pero también se puede editar manualmente.

Incluir​

Cuando está activa, el área crea elementos dentro de la región definida por la spline.

Excluir​

Cuando está activa, el área elimina elementos dentro de la región definida por la spline. Sólo se verán afectados los elementos generados por áreas debajo de él en la Lista de áreas.

Spline​

Muestra el nombre de la spline seleccionada. Haga clic aquí para elegir una nueva spline de la escena.

Espesor​

Se utiliza con splines abiertos para definir el ancho del camino en el que se encuentran dispersos los elementos.

Forzar splines abiertos​

Cuando está habilitado, todas las splines del Área se tratan como splines abiertas. La distancia a cada lado de la spline se determina utilizando el parámetro Espesor.

Convertir a pintura​

Convierte el área Spline en un área de Pintura.

Propiedades del área de objetos

Propiedades del área de objetos​

Las áreas de objetos le permiten utilizar cualquier geometría para excluir objetos dispersos. Las áreas de objetos están optimizadas para modelos de polígonos elevados y funcionan generando un mapa de bits en blanco y negro proyectando la geometría sobre la superficie a lo largo del eje Z mundial.

Objeto​

Muestra el nombre de los objetos asignados. Haga clic aquí para elegir un nuevo objeto de la escena.

Límite superior​

Define una altura por encima de la cual se ignora la geometría del objeto al calcular el mapa de exclusión. Esta característica se utiliza normalmente para objetos que son más anchos en la parte superior que en la inferior.

Resolución​

Define el tamaño del mapa de bits. Los números más altos dan como resultado una mayor precisión que normalmente se requiere cuando se utilizan modelos grandes. El valor predeterminado es 512 px.

Escala​

Escala el efecto de exclusión. Los valores inferiores al 100 % moverán los elementos dispersos cerca del objeto, los valores superiores al 100 % empujarán los elementos dispersos lejos del objeto.

Propiedades de área de Forest

Propiedades de área de Forest​

Los objetos Forest funcionan de manera similar a las áreas de objetos, permitiendo el uso de un Objeto Forest para crear un área de exclusión.

Forest​

Muestra el nombre del Objeto Forest asignado. Haz clic aquí para elegir un nuevo objeto Forest desde la escena.

Forma​

Seleccione entre Esfera o Malla para definir la geometría utilizada para crear el efecto de exclusión. Sphere utiliza una esfera delimitadora virtual que es mucho más rápida aunque menos precisa. El tamaño de la esfera se puede ajustar usando el valor de Escala del área o cambiando el parámetro Radio de colisión para los elementos que se encuentran en la Rollout de geometría .

El modo de malla utiliza la geometría completa para calcular el efecto de exclusión. El enfoque es más preciso pero puede ser más lento cuando se utiliza geometría densa.

Resolución​

Define el tamaño del mapa de bits. Los números más altos dan como resultado una mayor precisión que normalmente se requiere cuando se utilizan modelos grandes. El valor predeterminado es 512 px.

Escala​

Escala el efecto de exclusión. Los valores inferiores al 100 % moverán los elementos dispersos cerca del objeto, los valores superiores al 100 % empujarán los elementos dispersos lejos del objeto.

Propiedades del área de pintura

Propiedades del área de pintura​

Las áreas de pintura le permiten pintar incluir y excluir regiones con un mouse o tableta directamente en el terreno. Las áreas pintadas requieren un Superficie configurado en modo XY.

Incluir​

Cuando está activa, el área crea elementos dentro de la región definida por la spline.

Excluir​

Cuando está activa, el área elimina elementos dentro de la región definida por la spline. Sólo se verán afectados los elementos generados por áreas debajo de él en la Lista de áreas.

Pintar​

Pinte sobre una superficie en la ventana gráfica para agregarla al área actual.

Borrar​

Pinte sobre una superficie en la ventana gráfica para restarla del área actual.

Configuración​

Haga clic para abrir la configuración del pincel. Desde este menú puede ajustar el tamaño y la sensibilidad a la presión del pincel y los modos de borrado.

Tamaño del pincel​

Una forma rápida de cambiar el tamaño del pincel sin necesidad de abrir la configuración completa (solo FP8)

Vista previa de caída​

Cuando está activo, el efecto de caída es visible mientras se pinta (habilitado de forma predeterminada).

Convertir a spline​

Convierte el área de Pintura en un área Spline.

Propiedades del área vinculada

Propiedades del área vinculada​

Las áreas vinculadas le permiten utilizar un área contenida dentro de otro objeto Forest Pack, heredando sus parámetros. Por ejemplo, podría asignar una Spline en un objetos Forest "maestro" y utilizarla como un área en otros Objeto Forest, sin reasignar la spline varias veces.

Los parámetros específicos de cada tipo de Área se heredan (como Spline/Objeto, Espesor, etc.), mientras que los parámetros comunes (como Falloff) son locales y se pueden modificar. Es posible que no todas las combinaciones funcionen. Es decir. un "Área de objeto" vinculada sólo se puede utilizar como área de exclusión, no como área de inclusión.

Forest​

Haga clic para seleccionar otro Objeto Forest de la escena.

Area​

Una lista desplegable que contiene todas las áreas de un objeto vinculado. Seleccione el que desea utilizar.

Propiedades del área de superficie

Propiedades del área de superficie​

Debido a la gran cantidad de opciones, la mayoría de las configuraciones de áreas de superficie se encuentran en una carpeta separada Rollout de superficies. Sin embargo, se muestran en la Lista de áreas y se pueden activar o desactivar desde el Rollout de Áreas.

En​

Enciender o apagar la superficie.

info

Las superficies se utilizan a menudo para definir la posición del elemento disperso en el eje Z junto con splines y áreas de pintura para definir la región en los ejes X e Y. Ocasionalmente puedes encontrar que todo el terreno está lleno de elementos, aunque haya áreas spline en la Lista de elementos. Si este es el caso, el problema habitual es que el Área está activada; cuando se utilizan superficies con otras áreas de inclusión, es importante desactivar la Superficie.

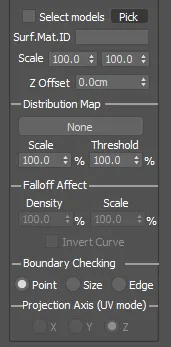

Propiedades comunes

Propiedades comunes​

Estas propiedades se encuentran en todo tipo de áreas.

Seleccionar modelos​

Cuando está activa, el área seleccionada utiliza un subconjunto de los modelos de la Lista de geometría definido en el menú Seleccionar

Escoja​

Abre el menú de selección. Cuando Seleccionar modelos está activo, el área actual utilizará solo los modelos marcados en esta lista.

Sobrescribir mapa de distribución​

Se utiliza para anular el mapa de distribución global.

Escala​

Escala el mapa de distribución solo para el área seleccionada.

Límite​

Ajusta el umbral solo para el área seleccionada.

ID de Material​

Limita la superficie de dispersión para usar caras con solo los ID de material enumerados. Para utilizar varias identificaciones, simplemente deje un espacio entre ellas..

Efecto de caída​

Ajusta la fuerza de las curvas de densidad y caída de escala. Establecer este valor en cero desactiva el efecto por completo.

Invertir curva​

Invierte la curva de caída. Se utiliza habitualmente para crear elementos dispersos alrededor de los límites y el perímetro de las áreas excluidas.

Comprobación de límites​

Forest Pack 4.3 puede usar 3 modos potenciales para determinar si un objeto cae fuera del área de dispersión y se elimina.

  • Punto . Utiliza el punto de pivote del elemento para comprobar si está fuera del área de dispersión. Si es verdadero, se elimina todo el elemento y es posible que se superpongan.
  • Tamaño . Utiliza el ancho y el radio de colisión del elemento para comprobar si está fuera del área de dispersión. Si es verdadero, se elimina todo el elemento y no se superpondrán, pero el límite puede ser desigual si el tamaño del elemento es demasiado grande.
  • Borde (Solo V-Ray): utiliza el vértice Z más bajo de cada uno de los elementos individuales del elemento para verificar si está fuera del área de dispersión. Si es verdadero, solo se elimina el elemento individual creando un borde limpio, sin cortar la geometría. Tenga en cuenta que cuando se utiliza el modo de borde, un elemento se define como un grupo de caras conectadas que comparten el mismo ID de material. Estos son los mismos elementos utilizados por Forest Color .
El modo Edge no muestra una vista previa en las ventanas gráficas

Para mejorar el rendimiento de la ventana gráfica, el recorte de bordes se calcula solo en el momento del renderizado. Esto significa que los efectos de este modo no se previsualizarán en las ventanas gráficas. Sin embargo, las vistas previas se pueden habilitar manteniendo presionada la tecla CTRL izquierda y haciendo clic en el botón de opción Edge. .

precaución

Tenga en cuenta que el modo Edge no es compatible con los servidores proxy de V-Ray. Si desea reducir el tamaño de los archivos y utilizar el modo Edge, se recomienda utilizar objetos XRef en su lugar.

Eje del proyecto (modo UV)​

Forest Pack 8 y superiores pueden utilizar áreas en modo UV. Esta opción le permite seleccionar el eje de proyección de un área, según el sistema de coordenadas local del Objeto Forest.

Nota
  • Todas las áreas se proyectan en una dirección (X/Y/Z), según el parámetro Área->Eje de proyección.
  • Los parámetros de Área->"Mapa de distribución" no se admiten en el modo UV.
  • El modo de borde requiere un área Spline o Paint. No se puede utilizar directamente sobre la superficie.
  • Cambiar el eje de proyección en un área de pintura que no está vacía puede generar resultados inesperados. Seleccione siempre Eje de proyección antes de comenzar a pintar.
Propiedades de caída

Caerse​

Densidad​

Cuando está activado, los elementos cambiarán de densidad a medida que se acerquen a un límite. La distancia desde el límite está controlada por los valores de rango de inclusión y exclusión y la densidad está definida por una curva de caída.

Escala​

Cuando está activado, los elementos cambiarán de escala a medida que se acerquen a un límite. La distancia desde el límite está controlada por los valores de rango de inclusión y exclusión y la densidad está definida por una curva de caída.

Editar curva​

Edita las curvas de caída para el efecto de densidad y escala. Hay curvas separadas para escala y densidad.

Incluir​

Establece el rango para el efecto de caída en el perímetro de Incluir splines y superficies.

Excluir​

Establece el rango del efecto de caída en el perímetro de Excluir objetos, forests y splines.

Afecta solo la altura​

Cuando está en la escala, el efecto de caída solo afecta la altura de los elementos. Las dimensiones en los ejes X e Y permanecen sin cambios.
